El problema: mezclar poco o demasiado

El objetivo del ciclo de mezcla no es solo distribuir los ingredientes, sino también activar la bentonita. Esto requiere energía y tiempo para cizallar las plaquetas de arcilla y forzar el paso del agua entre ellas para crear el gel aglutinante.

• Mezcla insuficiente: Produce “arcilla latente”. Se paga por una bentonita ineficaz porque no se ha plastificado completamente. Esto produce bordes friables y defectos de erosión.
• Mezcla excesiva: desperdicia energía eléctrica, ralentiza la línea de moldeo y aumenta la temperatura de la arena (debido a la fricción), lo que acelera la evaporación y requiere mayores adiciones de humedad.

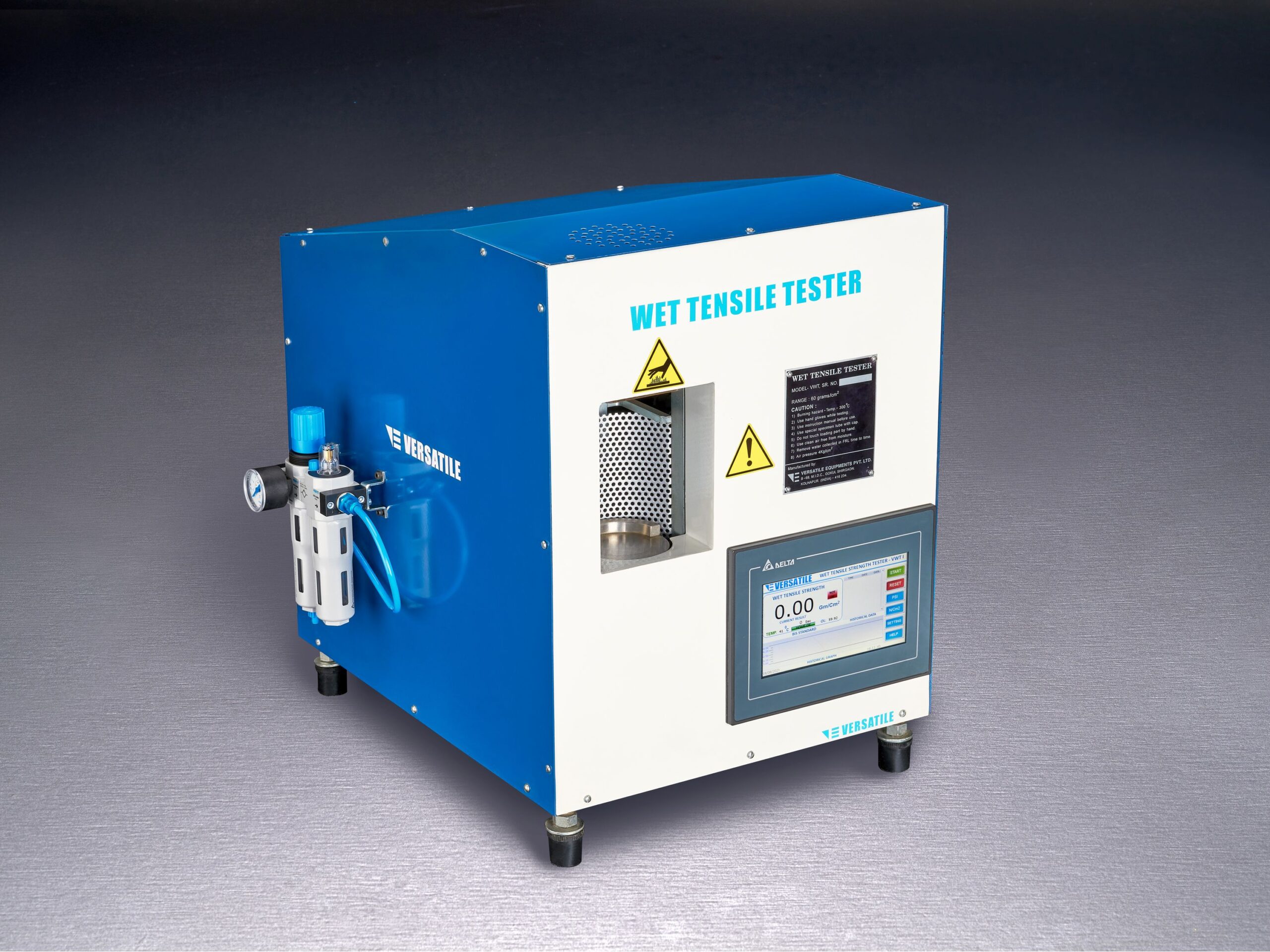

¿Por qué resistencia a la tracción en húmedo (WTS)?

Si bien la resistencia a la compresión verde (GCS) y la compactabilidad son parámetros de control estándar, la resistencia a la tracción en húmedo es excepcionalmente sensible a la calidad de la activación de la arcilla.

La resistencia de la arena (WTS) mide la resistencia de la arena en la “zona de condensación”, la capa débil y sobresaturada que se forma detrás de la cara del molde durante el vertido. Una WTS alta se correlaciona directamente con la capacidad de la bentonita para resistir la formación de costras y los defectos de expansión. Fundamental para la mezcla, la WTS aumenta drásticamente a medida que la arcilla se activa y crea los “puentes” necesarios entre los granos de sílice.

El protocolo de optimización

Para encontrar el tiempo de mezcla óptimo, debe realizar un estudio de curva de saturación .

1. Preparación

Asegúrese de que la arena de retorno sea uniforme. No realice esta prueba durante el arranque ni un cambio de producto. La única variable es el tiempo dentro del molino/mezclador .

2. El procedimiento de muestreo

Ejecute un lote estándar. En lugar de vaciar el lote a la hora habitual, extienda el ciclo y tome muestras a intervalos fijos directamente del triturador/mezclador (con cuidado) o deteniéndolo.

• Muestra 1: 45 segundos
• Muestra 2: 60 segundos
• Muestra 3: 90 segundos
• Muestra 4: 120 segundos
• Muestra 5: 150 segundos
• Muestra 6: 180 segundos

Nota: Ajuste los intervalos según la duración de su ciclo. Si su ciclo actual dura 120 segundos, necesitará puntos de datos antes y después.

3. Pruebas de laboratorio

Para cada muestra recolectada, realice inmediatamente una prueba para detectar:

1. Humedad y compactabilidad: (Para garantizar que el estado de la arena sea comparable).
2. Resistencia a la tracción en húmedo (WTS): la métrica principal.
3. Resistencia a la compresión verde (GCS): como referencia secundaria.

Interpretación de los datos: Encontrar la “meseta”

Grafique el tiempo de mezcla (eje X) frente a la resistencia a la tracción en húmedo (eje Y).

Normalmente observará una de tres curvas:

1. El ascenso pronunciado (mezcla insuficiente): Si la temperatura del agua sigue subiendo significativamente al tiempo de fraguado actual (por ejemplo, 90 s), se está desechando el lote antes de que la arcilla se active por completo. Se está desperdiciando bentonita.

   • Acción: Aumentar el tiempo de mezcla O mejorar la eficiencia del triturador/mezclador (ajuste del arado).

2. La Meseta (Óptima): La curva asciende y luego se aplana. El punto donde la curva se aplana es tu Potencial Máximo .

   • Estrategia de optimización: Identifica el momento en el que alcanzas el 90-95 % del valor máximo de meseta . Mezclar más allá de este punto produce rendimientos decrecientes: estás gastando energía para obtener ganancias de fuerza insignificantes.

3. La caída (sobremezcla): si la curva sube y luego comienza a bajar, el calor de fricción está secando la arena más rápido de lo que mejora la unión.

   • Acción: Reducir el tiempo de mezcla inmediatamente.

Aplicación práctica: El ROI

Al identificar el minuto/segundo exacto en el que el WTS se estabiliza, puede reprogramar los temporizadores de su PLC.

• Escenario A: Alcanza el 95 % de activación a los 80 segundos, pero funciona durante 100 segundos. Reducir el ciclo en 20 segundos aumenta el rendimiento potencial de la planta en un 20 % y reduce el consumo de energía por tonelada.
• Escenario B: Observa que la mezcla es insuficiente. Extender el ciclo 15 segundos le permite reducir la adición de bentonita en un 0,5 % manteniendo las mismas propiedades de resistencia.

Conclusión

Optimizar el tiempo de mezcla no es una tarea sencilla. A medida que los arados de los molinos/mezcladores se desgastan o la relación arena-metal cambia, la eficiencia de activación se modifica. Usar la resistencia a la tracción en húmedo como referencia garantiza que la planta de arena se base en datos, no en la costumbre.

Un laboratorio totalmente autónomo en una caja de

Solicitud

Black Box es un laboratorio integrado totalmente autónomo para arenas de fundición, diseñado para ofrecer análisis de arena repetibles e independientes del operador, además de trazabilidad digital. Automatiza la manipulación y preparación de muestras, así como los análisis de arena seleccionados, para ayudar a las fundiciones a controlar la calidad de la arena, reducir la variación entre turnos y responder con mayor rapidez a las no conformidades.

Descripción del Producto

Black Box integra un sistema robótico autónomo, subsistemas de preparación y pesaje de muestras, módulos de prueba configurados y una interfaz hombre-máquina (HMI) basada en iPad en una única unidad cerrada, ideal para uso en línea o en laboratorio. Ofrece operación guiada, rutinas automatizadas, funciones de autolimpieza, soporte de calibración, recuperación de fallos e informes estructurados para que los clientes puedan obtener datos consistentes sobre la calidad de la arena con mínima intervención manual.

Características principales:

1. Sistema robótico autónomo: manejo automatizado de muestras, especímenes preparados y acciones rutinarias.

2. HMI basada en iPad: flujos de trabajo guiados, estado en vivo, alarmas y control de acceso de usuarios

3. Preparación de muestras de principio a fin: rutinas de preparación estandarizadas para obtener muestras consistentes y listas para la prueba

4. Pesaje y verificación de muestras: pesos registrados vinculados a la identidad de la muestra y del lote

5. Conjunto de pruebas configurable: admite pruebas de arena de fundición y plantillas de informes seleccionadas por el cliente.

6. Sistemas y rutinas de autolimpieza: ciclos de limpieza rutinarios para reducir la contaminación cruzada y el tiempo de inactividad.

7. Limpieza del aparato de muestreo: indicaciones de limpieza y ciclos de limpieza registrados para las interfaces de muestreo

8. Soporte de autocalibración: indicación del estado de calibración, recordatorios y registro de calibración

9. Recuperación de fallas: estados de parada segura, guía de alarmas y capacidad de reanudación después de las acciones de recuperación

10. Alertas de no conformidad: alertas configurables para resultados fuera de especificación y eventos anormales

11. Trazabilidad digital: registros con marca de tiempo para lotes, ID de muestra, receta, resultados y alarmas.

12. Exportación de datos y conectividad: informes exportables e integración opcional con sistemas de control de calidad/SGC de la planta

Uso general

Defina el conjunto de pruebas y la receta necesarios en la HMI del iPad, asocie la ejecución con una identidad de lote/muestra e inicie la ejecución. Black Box ejecuta la secuencia de preparación y prueba configurada, presenta los resultados en la HMI, registra la ejecución con trazabilidad completa y admite la exportación de informes y alertas según la configuración.

Especificaciones técnicas

· Factor de forma: Unidad de laboratorio autónoma cerrada adecuada para su colocación en línea/casi en línea o en laboratorio

· HMI: interfaz basada en iPad/tableta con flujos de trabajo guiados, alarmas e historial de eventos

· Automatización: Manejo robótico de muestras con preparación, pesaje y ejecución de pruebas automatizados (según configuración)

· Autolimpieza: rutinas de limpieza automatizadas para interfaces de preparación, manipulación y muestreo

· Calibración: Funciones de soporte de calibración con indicación de estado y registros de calibración

· Manejo de fallas: notificaciones de alarmas, estados seguros y flujo de trabajo de recuperación automatizado

· Registro de datos: registro automático de resultados, marcas de tiempo, identidad de muestra/lote y eventos del sistema

· Conectividad: Opciones de exportación habilitadas para red (dependiendo de la configuración)

· Servicios públicos: Requisitos de energía y aire comprimido según la configuración solicitada

· Seguridad: Funcionamiento cerrado con enclavamientos y acceso controlado a zonas de automatización

· Cumplimiento: Funciones de documentación y trazabilidad que respaldan los requisitos de control de calidad del cliente

Alcance del suministro

· Unidad principal de laboratorio autónomo Black Box (cerrada)

· Subsistema de manipulación robótica autónoma

· HMI basada en iPad/tableta con aplicación instalada

· Subsistema de preparación de muestras (según configuración)

· Subsistema de pesaje de muestras (según configuración)

· Rutinas de autolimpieza e interfaces de limpieza

· Utilidades de soporte de calibración y registros de calibración

· Funciones de recuperación de fallas y manejo de alarmas

· Paquete de documentación (electrónica): hoja de datos, manual de instrucciones, guía de mantenimiento y seguridad

· Lista de verificación de puesta en servicio y registros de aceptación (electrónicos)

Equipo prerrequisito recomendado

· Ubicación estable (piso) con espacio libre adecuado para el acceso de servicio

· Suministro eléctrico y puesta a tierra según requisitos de instalación.

· Suministro de aire comprimido si corresponde (según configuración solicitada)

· Conectividad de red para exportación de informes y copias de seguridad (recomendado)

· Disposición para la recogida y eliminación de residuos de arena

· EPP del sitio y herramientas de limpieza según la política de la fundición (cepillar/aspirar según lo permitido)

Instrucciones de uso

Consulte el manual de instrucciones

Consumibles

· Materiales de limpieza aprobados para ciclos de limpieza de rutina (según se especifique)

· Piezas de desgaste reemplazables expuestas a la abrasión por arena (según corresponda)

· Contenedores/revestimientos de muestra y consumibles para recolección de residuos (según configuración)

· Accesorios de verificación de calibración utilizados para la verificación de rutina (según corresponda)

Peligros

· Mover mecanismos robóticos y puntos de pinzamiento dentro de la zona de automatización

· Riesgos eléctricos durante las actividades de servicio y mantenimiento

· Peligros del aire comprimido, si corresponde

· Exposición al polvo por manipulación de arena; siga las prácticas de control de polvo y EPP del sitio

· Peligros de manipulación manual al cargar consumibles o retirar contenedores de residuos

Precauciones

1. Opere únicamente con usuarios capacitados y autorizados; siga las políticas de seguridad del sitio y los requisitos de EPP.

2. Mantenga las puertas y paneles de acceso cerrados durante el funcionamiento automático; no anule los enclavamientos ni las alarmas.

3. Mantener el orden: mantener limpia el área de trabajo y desechar la arena usada y los consumibles usados de forma rutinaria.

4. Utilice únicamente consumibles y materiales de limpieza aprobados para proteger los subsistemas y la integridad de la medición.

5. Asegúrese de que el estado de calibración sea válido antes de realizar pruebas críticas y siga las indicaciones y los registros de calibración.

6. Siga los procedimientos de bloqueo y etiquetado para las actividades de servicio según los requisitos del sitio.

---

Información adicional pasada:

Laboratorio Autónomo de Arena de Fundición

BlackBox es una solución modular de laboratorio, diseñada para fundiciones modernas. Al automatizar el proceso de muestreo y análisis, elimina el error humano y proporciona supervisión digital 24/7 de su sistema de arena.

1. Conectividad inteligente y compatibilidad con aplicaciones

El sistema está diseñado para un mundo donde lo móvil es lo primero, permitiendo a los gerentes y operadores monitorear el estado del laboratorio desde cualquier lugar de la planta.

• Compatibilidad con iOS y Android: aplicaciones móviles nativas para alertas en tiempo real, seguimiento de carreras en vivo y revisión de datos remota.
• Conectividad Bluetooth: emparejamiento inalámbrico seguro y perfecto con sensores y dispositivos móviles cercanos para diagnósticos localizados.
• HMI basada en iPad/tableta: interfaz principal de alta resolución para selección de lotes en el sitio y gestión del flujo de trabajo.
• Sincronización en la nube: copia de seguridad automática opcional de los resultados de las pruebas para proteger el almacenamiento en la nube para la evaluación comparativa entre plantas.

2. Especificaciones técnicas

Categoría	Requisito
Fuente de alimentación	Configurable (estándares globales)
Aire comprimido	5 Bar Seco (Punto de Rocío < -40°C)
Puertos de datos	Ethernet (RJ45), Wi-Fi, Bluetooth 5.0
Interfaz hombre-máquina (IHM)	Apple iPad Pro (funda de grado industrial)
Compatibilidad del sistema operativo	iOS 15+, Android 12+, Windows 11 (Exportación)

3. Capacidades básicas

• Autonomía Total: Manejo robótico de contenedores de muestras y especímenes.
• Preparación de precisión: Las “recetas” estandarizadas garantizan que cada muestra de arena esté acondicionada de manera idéntica.
• Pesaje integrado: verificación automática del peso para una precisión del registro de auditoría del 100 %.
• Autolimpieza: Rutinas internas automatizadas para evitar la contaminación cruzada entre lotes.
• Recuperación inteligente: la recuperación de fallas impulsada por IA permite que el sistema elimine bloqueos menores y se reanude sin intervención.

4. Flujo de trabajo operativo

1. Seleccionar: Elija su conjunto de pruebas a través del iPad o la aplicación móvil.
2. Cargar: Habilita la entrada de muestreo (En línea o Manual).
3. Inicio: Ejecución con un solo toque desde su dispositivo portátil.
4. Monitor: vea barras de progreso en vivo y el estado robótico en su teléfono.
5. Analizar: Informes digitales instantáneos enviados vía Bluetooth o red.

5. Alcance del suministro

• Unidad principal: Recinto de laboratorio robótico.
• Centro de control: HMI de iPad con software preconfigurado.
• Conjunto de módulos: Módulos de preparación, pesaje y prueba. (Según pedido)
• Documentación: Manuales digitales (accesibles mediante código QR en la unidad).
• Kit de herramientas: Herramientas de servicio básico y paquete de consumibles inicial.

6. Seguridad y soporte

• Peligros: Maquinaria en movimiento, puntos de pinzamiento y manejo de polvo (todos manejados mediante enclavamientos de seguridad).
• Mantenimiento: avisos automáticos para reemplazo y calibración de consumibles.
• Soporte: Paquete de diagnóstico remoto y puesta en marcha en sitio disponible.

¿Listo para automatizar su fundición?

Las pruebas que se ofrecen para realizar con la Caja Negra incluyen, entre otras,

1. Análisis de tamices + Limpieza de tamices
2. Pruebas de resistencia: compresión y compresión en el dominio del tiempo para materiales sin hornear
3. Prueba de arcilla activa (junto con análisis y conclusiones)
4. Permeabilidad
5. Humedad (por método seco y de peso)
6. evolución de gas
7. Pérdida por ignición
8. Resistencia a la tracción en húmedo
9. Prueba de distorsión en caliente
10. Prueba de compactabilidad
11. Valor de demanda ácida (VDA) + prueba de pH
12. Prueba de resistencia a la tracción
13. Y la lista continúa y continúa…

Los usuarios finales pueden elegir qué pruebas son importantes para ellos y con qué intervalo de tiempo se realizarán. Con los accesorios de muestreo adecuados, las muestras para las pruebas pueden tomarse automáticamente o introducirse manualmente en el sistema.

Black Box también se compromete según los requisitos,

· Muestreo automático del proceso (siempre que sea posible y necesario)

· División de la muestra en una muestra representativa

· Preparación de muestras ponderadas

· Preparación de la muestra

Los equipos también pueden incluir mecanismos de autolimpieza para

· Limpieza interna básica

· Limpieza de tubos de muestra

· Limpieza de tamices

· Redirección de residuos a punto de recogida designado

---

---

Contáctenos para obtener más información y discutir sus necesidades de pruebas automatizadas.

The Importance of Clay in Green Sand

In a green sand system, clay acts as a crucial binder, holding sand grains together. The overall properties and performance of green sand largely depend on the type, amount, and state (active or inactive) of clay present.

Active Clay

Definition and Purpose

• Active clay is the portion of clay in a sand mixture that activates through water and mulling, effectively binding the sand grains. It is also known as “live clay.”
• The blue methylene clay test specifically measures the amount of this live or active clay. This test quantifies the exchangeable ions present in active clay by adsorbing the blue dye.
• Active clay contributes to the strength properties in green, dry, and hot states of green sand.

Effects on Green Sand Properties

• Adhesion Capacity: Active clay is essential for providing green compressive strength, which is the maximum compressive stress the mixture can withstand. This strength helps control the rate of clay addition to the green sand system. It also develops the plasticity of clay adhesion, which controls most sand-related defects.
• Moisture Requirement: The type and amount of clay are key factors affecting the moisture requirement of the sand. Active clay hydrates and coats the sand particles, influencing mill efficiency, working adhesion, and available adhesion.
• Muller Efficiency, Working Bond, and Available Bond:

– Available bond indicates the total material that absorbs moisture, including live, latent, and dead clay, along with other additives.

– Working adhesion represents the amount of clay that actively produces adhesion strength in the sand mixture. A higher working adhesion implies a more efficient use of clay.

– Crushing efficiency, calculated as the working binder divided by the available binder, indicates how effectively clay is utilized.

• Casting Defects: The right amount of active clay helps prevent defects like broken molds and poor stretching (if too low) or difficult shakeout and poor casting dimensions (if too high).

Dead Clay

Definition and Formation

• Dead clay is clay that has been destroyed by heat and can no longer be plasticized with water, meaning it loses its binding power.
• It is considered a non-bonding or inert material.
• When iron or steel is poured into green sand molds, intense heat can burn a portion of the clay, destroying its adhesive properties.

Effects on the Green Sand System and Casting Quality

• Loss of Binding Power: As dead clay accumulates, the sand loses its ability to bond effectively, necessitating the addition of new clay to restore properties.
• Accumulation and Contamination: Dead clay, along with coal ash (if coal dust is used), accumulates in the sand as it is reused. This accumulation is sometimes referred to as “oolitic material,” which may also include ashes.
• Reduced Permeability: The buildup of dead clay and fines significantly reduces the permeability of the sand, making it difficult for water vapor and other gases to escape from the mold, potentially leading to defective castings.
• Increased Moisture Requirement: An accumulation of oolitic material (dead clay/ash) can increase the moisture absorption needs of the sand and indicate that insufficient new sand is entering the system to dilute it.
• Casting Defects: A decrease in sample weight, indicating an accumulation of oolitic material, can lead to defects such as burn-on, overheating, and penetration defects. For instance, overheating can occur if impurities, especially alkalis, or certain binders (like sodium silicate), reduce the refractoriness of the sand, creating liquid phases at lower temperatures.

Overall Impact on the Green Sand System

• Continuous Recycling: Green sand is continuously recycled, requiring regular additions of new clay, coal dust (if used), and water to compensate for the loss of active clay due to heat.
• Property Control: Maintaining a proper balance between active and inert components is crucial for achieving uniform molding properties and optimal casting quality. Periodic testing of active clay content (Blue Methylene Clay Test) and total clay content (AFS Clay Content) is essential for monitoring and controlling the green sand system.
• System Inertia: Sand systems possess inherent inertia, meaning changes in clay addition take time (e.g., about 20 cycles or approximately one week) to fully affect total clay content and other properties. Quick adjustments in moldability are primarily made by modifying water content.

Conclusion

Understanding the role of clay in green sand systems is vital for achieving optimal performance. Active clay enhances the binding properties, while dead clay can lead to significant issues. Regular monitoring and adjustments are essential to maintain the quality of the sand and the final casting products.

For more insights on foundry sand testing equipment, visit Versatile.

El tamizado analítico es una de las técnicas de análisis del tamaño de partícula más utilizadas en laboratorios y en el control de calidad industrial. En principio, el uso del mismo juego de tamices en la misma muestra de material debería arrojar resultados idénticos. Sin embargo, los profesionales suelen observar variaciones pequeñas, pero significativas, en los datos de distribución del tamaño de partícula al repetir los ensayos.

Estas variaciones no se deben necesariamente a defectos del tamiz, sino a una combinación de factores relacionados con la muestra, el operador y el instrumento . Comprender estas fuentes de error y adoptar soluciones científicas garantiza resultados fiables, reproducibles y conformes con las normas ASTM E11, ISO 3310-1 e ISO 2591-1 .

1. Factores relacionados con la muestra

1.1 Muestras no homogéneas

Incluso al tomarse del mismo material a granel, las porciones de prueba individuales pueden no ser perfectamente idénticas. La segregación de partículas finas y gruesas ocurre de forma natural durante la manipulación y el transporte.

• Solución: Utilice divisores de muestras (divisor de riffle o divisor rotatorio) para asegurar porciones de prueba representativas. Siempre remezcle las muestras a granel antes de submuestrear.

1.2 Variaciones del contenido de humedad

La humedad provoca la aglomeración de partículas finas, alterando su tamaño efectivo. Dos alícuotas de la misma muestra pueden comportarse de forma diferente si una de ellas ha absorbido más humedad atmosférica.

• Solución: Controlar la temperatura y la humedad del laboratorio y secar previamente los materiales sensibles a la humedad antes de tamizarlos.

1.3 Aglomeración y cohesión

Los polvos con cargas electrostáticas o fuerzas cohesivas pueden formar agregados que pasan o bloquean las aberturas de la malla de manera inconsistente.

• Solución: utilizar agentes dispersantes, tamizado ultrasónico o golpeteo controlado para romper los aglomerados.

2. Factores relacionados con el operador

2.1 Tiempo y técnica de tamizado inconsistentes

El tiempo de tamizado, la intensidad de la agitación o la técnica de golpeteo pueden variar según el operador. Incluso los agitadores mecánicos, si no están estandarizados, pueden producir entradas de energía ligeramente diferentes.

• Solución: Seguir un procedimiento operativo estándar (POE) que defina el tiempo exacto de tamizado, la amplitud/frecuencia del agitador y la masa de la muestra. Automatizar el tamizado siempre que sea posible.

2.2 Error humano en el pesaje y registro

Los errores al pesar la muestra de prueba, recolectar fracciones o registrar los resultados pueden introducir discrepancias.

• Solución: Calibre las balanzas periódicamente y capacite a los operadores. Utilice el registro digital de datos para minimizar los errores de transcripción.

3. Factores relacionados con el instrumento y el tamiz

3.1 Bloqueo o cegamiento de la malla

Las partículas pueden encajarse en las aberturas del tamiz durante una pasada, pero pueden desprenderse en otra, modificando así la masa retenida en el tamiz.

• Solución: Limpie los tamices cuidadosamente entre pruebas utilizando un cepillado suave, limpieza ultrasónica o chorro de aire (dependiendo del tamaño de la malla).

3.2 Desgaste mecánico de los tamices

Incluso los tamices monolíticos de acero inoxidable de alta calidad (ASTM E11 / ISO 3310-1) pueden sufrir una ampliación gradual de la apertura o fatiga del alambre con el tiempo, lo que altera la eficiencia de separación.

• Solución: Realizar calibración e inspección periódica de los tamices y reemplazar aquellos que estén fuera de tolerancia.

3.3 Variación de la energía de tamizado

La agitación manual, diferentes agitadores mecánicos o variaciones en la presión de sujeción pueden cambiar la forma en que las partículas se estratifican a través de la pila de malla.

• Solución: utilice un agitador de tamiz estandarizado con amplitud, frecuencia y duración controladas para minimizar la variabilidad.

3.4 Carga electrostática

En polvos finos, las cargas estáticas pueden provocar que las partículas se adhieran a la malla o al marco, lo que reduce el paso. Esto puede variar entre las pruebas, dependiendo de la humedad ambiental.

• Solución: Utilizar dispositivos antiestáticos, aire ionizado o ambientes de humedad controlada .

4. Factores ambientales

4.1 Temperatura y humedad

La humedad alta puede provocar que los polvos higroscópicos se aglomeren; las condiciones muy secas aumentan la carga electrostática.

• Solución: Mantener las condiciones del laboratorio entre 20 y 25 °C y entre 45 y 55 % de humedad relativa , como se recomienda para pruebas de precisión.

4.2 Vibración y perturbaciones externas

Las vibraciones no deseadas de equipos cercanos pueden alterar la migración de partículas durante el tamizado.

• Solución: Aislar el agitador de tamices sobre una plataforma estable y sin vibraciones.

5. Remedios en la práctica: cómo garantizar resultados repetibles

Para lograr la reproducibilidad al utilizar el mismo juego de tamices en la misma muestra , los laboratorios deben implementar:

1. Procedimiento de prueba estandarizado: Defina la masa de la porción de prueba, la duración del tamizado, la amplitud y los criterios de punto final (por ejemplo, <0,1 % de cambio de peso después de 1 minuto).
2. Muestreo representativo: utilice divisores mecánicos para evitar sesgos por segregación de la muestra.
3. Ambiente controlado: Mantener temperatura y humedad constantes; minimizar los efectos electrostáticos.
4. Garantía de integridad del tamiz: Utilice los tamices monolíticos Versatile con marco y malla de acero inoxidable (cumplen con las normas ASTM E11 / ISO 3310-1) para una estabilidad dimensional y durabilidad superiores. Inspeccione y recalibre periódicamente.
5. Capacitación de operadores: capacite al personal para seguir rigurosamente los procedimientos operativos estándar y reducir la variación humana.
6. Automatización: siempre que sea posible, utilice tamizadoras automatizadas con parámetros programables para eliminar la variabilidad del operador.

Conclusión

La variabilidad en los resultados del análisis de tamices, incluso con el mismo juego de tamices y el mismo material, se debe a una combinación de heterogeneidad de la muestra, técnica del operador, estado del tamiz e influencias ambientales . Estas variaciones pueden minimizarse, aunque no eliminarse por completo, mediante el uso de métodos estandarizados, la garantía de un muestreo representativo, el mantenimiento de condiciones de prueba controladas y el uso de tamices de alta calidad.

Los tamices monolíticos de acero inoxidable de Versatile, que cumplen con las normas ASTM E11 e ISO 3310-1, ofrecen a los laboratorios la máxima fiabilidad al eliminar las debilidades de los diseños convencionales soldados o pegados. En combinación con estrictos procedimientos operativos estándar (POE) y control ambiental, garantizan una alta repetibilidad y reproducibilidad , características distintivas de un análisis fiable del tamaño de partícula.

1. Causas de la variación y su base científica

1.1 Error de muestreo

Incluso a partir de la misma muestra a granel, las porciones de prueba difieren en la representación de las partículas. Esto introduce un error de muestreo , regulado por la teoría de muestreo de Gy:

σs2=C⋅d3Msigma^2_{s} = frac{C cdot d^3}{M}σs2=MC⋅d3

Dónde:

• σs2sigma^2_{s}σs2 = varianza debida al muestreo,
• CCC = constante del material (depende de la densidad, la forma y la heterogeneidad),
• ddd = diámetro de partícula,
• MMM = masa de la muestra.

Las muestras más pequeñas y los materiales más gruesos aumentan la variación.

Solución: utilice divisores de muestras rotatorios para mejorar la representatividad y aumentar la masa de la muestra de prueba.

1.2 Efectos de la humedad y la cohesión

La humedad aumenta la cohesión entre partículas, lo que provoca aglomeración . El diámetro efectivo de partícula se convierte en:

deff=dp⋅f(ϕ,W)d_{eff} = d_p cdot f(phi, W)deff=dp⋅f(ϕ,W)

Dónde:

• dpd_pdp = diámetro real de partícula,
• ϕphiϕ = factor de cohesión (0 < ϕphiϕ ≤ 1),
• WWW = contenido de agua.

Los aglomerados se comportan como partículas más grandes, alterando la masa retenida por tamiz.

Solución: Secar previamente las muestras hasta alcanzar un peso constante a temperatura controlada (por ejemplo, 105 °C para arena).

1.3 Variabilidad del operador

El tiempo y la energía de tamizado afectan la estratificación. Según los modelos de tamizado cinético:

P(t)=1−e−ktP(t) = 1 – e^{-kt}P(t)=1−e−kt

Dónde:

• P(t)P(t)P(t) = fracción de tamaño inferior que pasa en el tiempo ttt,
• kkk = constante de velocidad de tamizado (depende de la amplitud y frecuencia del agitador).

Dos operadores que ejecuten tiempos diferentes obtendrán fracciones retenidas diferentes.

Solución: utilizar un tiempo de tamizado estandarizado (por ejemplo, 10 minutos) y agitadores automáticos.

1.4 Bloqueo y cegamiento de la malla

Si se bloquean nbn_bnb aperturas en un tamiz de ntn_tnt aperturas totales, el área abierta efectiva se reduce a:

Aeff=A0(1−nbnt)A_{eff} = A_0 left(1 – frac{n_b}{n_t}right)Aeff=A0(1−ntnb)

Donde A0A_0A0 = área abierta original. Los tamices bloqueados reducen la probabilidad de paso, lo que produce una retención mayor que la real.

Solución: Limpieza ultrasónica para tamices finos; cepillado y enjuague para mallas gruesas.

1.5 Efectos electrostáticos

La adhesión electrostática añade una “barrera de fuerza” eficaz contra el paso de partículas:

Fadh≥FgF_{adh} geq F_gFadh≥Fg

Dónde:

• FadhF_{adh}Fadh = fuerza de adhesión electrostática,
• FgF_gFg = fuerza gravitacional + vibracional sobre la partícula.

Si la adhesión excede la fuerza impulsora, las partículas finas quedan atrapadas.

Solución: Utilizar neutralizadores de aire ionizado o mantener una humedad controlada (45–55%).

1.6 Desgaste del tamiz y deriva de tolerancia

Con el uso repetido, las aberturas de la malla se agrandan ligeramente. La desviación del tamaño de la abertura (ΔdDelta dΔd) desplaza la función de distribución acumulada (CDF) de la curva de tamaño de partícula:

F(d)=11+e−(d−d50)σF(d) = frac{1}{1 + e^{-frac{(d-d_{50})}{sigma}}}F(d)=1+e−σ(d−d50)1

Una apertura ampliada desplaza d50d_{50}d50 hacia abajo, informando falsamente una PSD más fina.

Solución: Verificación periódica contra tamices de referencia o perlas de calibración.

2. Remedios en la práctica

• Muestreo representativo: utilice divisores mecánicos; evite el muestreo con cuchara.
• Control de humedad: Seque los materiales higroscópicos antes de tamizarlos.
• Cumplimiento de los procedimientos operativos estándar: estandarizar la masa, el tiempo y la energía del agitador.
• Limpieza exhaustiva de los tamices: Baños ultrasónicos para tamices de ≤100 µm.
• Control ambiental: Mantener la humedad y temperatura constantes.
• Calibración: Inspeccione los tamices periódicamente; reemplácelos cuando la tolerancia exceda los límites ASTM E11/ISO 3310-1.
• Tamices de alta calidad: utilice tamices monolíticos de acero inoxidable de Versatile (compatibles con ASTM E11 / ISO 3310-1) para lograr estabilidad dimensional, resistencia a la corrosión y una larga vida útil.

3. Conclusión

Las variaciones en el análisis granulométrico se deben al error estadístico de muestreo, la cohesión de las partículas, la técnica del operador, el bloqueo del tamiz, la electrostática y el desgaste mecánico . Estos factores pueden modelarse matemáticamente, mostrando su efecto en la reproducibilidad.

Mediante la implementación de protocolos de muestreo rigurosos, procedimientos de prueba estandarizados y equipos calibrados , los laboratorios pueden reducir la variabilidad. El uso de tamices monolíticos versátiles de acero inoxidable garantiza una geometría de apertura estable, el cumplimiento de las normas internacionales y una mayor reproducibilidad , lo que los convierte en una herramienta esencial para un análisis científico y fiable del tamaño de partícula.

Causas de variación en el análisis de tamices: efectos científicos y soluciones

Causa	Efecto científico/matemático	Recurso
Error de muestreo	Varianza de muestreo de la teoría de Gy: σs2=C⋅d3Msigma^2_s = frac{C cdot d^3}{M}σs2=MC⋅d3. Una masa de muestra menor o un tamaño de partícula mayor aumentan el error.	Utilice divisores de muestra rotatorios/de riffle; aumente el tamaño de la porción de prueba.
Humedad y cohesión	La aglomeración aumenta el tamaño efectivo de partícula: deff=dp⋅f(ϕ,W)d_{eff} = d_p cdot f(phi, W)deff=dp⋅f(ϕ,W) lo que genera una fracción gruesa falsa.	Secar previamente las muestras hasta obtener un peso constante; controlar la humedad del laboratorio.
Variabilidad del operador	Tiempo/energía de tamizado inconsistente: P(t)=1−e−ktP(t) = 1 – e^{-kt}P(t)=1−e−kt provoca el paso de una fracción variable.	Estandarizar el tiempo y la amplitud del tamizado, utilizar tamizadoras automatizadas.
Bloqueo de malla (cegamiento)	Reducción del área abierta: Aeff = A0(1−nbnt)A_{eff} = A_0 left(1 – frac{n_b}{n_t}right)Aeff = A0(1−ntnb). La malla bloqueada retiene el exceso de finos.	Limpieza ultrasónica para tamices finos; cepillado suave para tamices gruesos.
Efectos electrostáticos	Fuerza de adhesión FadhF_{adh}Fadh > fuerza gravitacional/vibratoria FgF_gFg → las partículas se adhieren a la malla.	Utilice ionizadores antiestáticos; mantenga la humedad (45–55%).
Desgaste del tamiz / Deriva de la apertura	La ampliación de la apertura desplaza la curva PSD: F(d)=11+e−(d−d50)/σF(d) = frac{1}{1+e^{-(d-d_{50})/sigma}}F(d)=1+e−(d−d50)/σ1 → subestimación de la fracción gruesa.	Calibración regular; reemplazar tamices fuera de los límites ASTM E11/ISO 3310-1.
Perturbación ambiental	Las vibraciones o la humedad no controlada provocan una estratificación inconsistente de las partículas.	Aislar los agitadores de tamiz; mantener la temperatura y la humedad estables.

La mecánica reológica y granular de la arena verde

El sistema arcilla-agua: de la hidratación plaquetaria a la unión cohesiva

El comportamiento mecánico de la arena verde se rige fundamentalmente por las interacciones microscópicas dentro del sistema aglutinante arcilla-agua. La resistencia cohesiva de la mezcla de arena se origina en la estructura única de la arcilla bentonítica, compuesta por plaquetas de aluminosilicato estratificadas. Cuando se introduce agua durante el proceso de trituración, sus moléculas polares se adsorben en los espacios entre paquetes de estas plaquetas, provocando su considerable hinchamiento.¹ Este proceso de hidratación crea “puentes arcilla-agua” viscosos y cohesivos que recubren los granos de arena de sílice y los unen durante la compactación.

El proceso de amasado es el aporte energético crítico necesario para activar este mecanismo de unión. Aplica fuerzas de compresión y cizallamiento a la masa de arena, lo cual cumple dos funciones: descompone los aglomerados de arcilla, exponiendo nuevas superficies de plaquetas para su hidratación, y garantiza que la tenaz “masilla” de arcilla y agua resultante se extienda uniformemente sobre los granos de arena.³ La eficiencia de este proceso determina la calidad de la unión. Dentro de este sistema, el agua existe en dos estados principales: “agua de temple”, que es adsorbida por las plaquetas de arcilla y se integra estructuralmente en ellas, y “agua libre”, que actúa más como lubricante entre los granos recubiertos.⁴ Solo el agua de temple contribuye directamente a la resistencia cohesiva del molde; el exceso de agua libre sirve principalmente para generar grandes volúmenes de vapor al entrar en contacto con el metal fundido, una de las principales causas de los defectos de fundición relacionados con los gases.⁶

Para cuantificar el estado del aglutinante, los técnicos de fundición utilizan propiedades derivadas como la “Adherencia Disponible” y la “Adherencia de Trabajo”. La Adherencia Disponible, calculada a partir de la Resistencia a la Compresión en Verde (GCS) y el contenido de humedad, indica la capacidad total de adhesión potencial de la arcilla en el sistema. Por el contrario, la Adherencia de Trabajo, derivada de la GCS y la compactabilidad, refleja la cantidad de arcilla que produce efectivamente la resistencia de adhesión en las condiciones de moldeo actuales. Una discrepancia importante entre estos dos valores puede indicar un molido ineficiente o problemas con la relación arcilla-agua. 8

Influencia del tipo de bentonita: un análisis comparativo de bentonitas de sodio y calcio

La elección del tipo de bentonita influye significativamente en las propiedades finales del molde de arena verde, ya que las bentonitas sódica y cálcica presentan comportamientos claramente diferentes. La bentonita sódica (occidental) se caracteriza por su excepcional estabilidad térmica, lo que se traduce en una resistencia superior a la compresión en caliente y a la tracción en húmedo. Esto la convierte en el aglutinante preferido para aleaciones ferrosas de alta temperatura, como el acero y el hierro dúctil, donde es fundamental prevenir defectos térmicos como la erosión de la arena, las inclusiones y las costras de expansión.³ Por el contrario, la bentonita cálcica (sur) es conocida por su capacidad para desarrollar rápidamente propiedades en verde, logrando una mayor resistencia a la compresión en verde con niveles de humedad más bajos. También ofrece mejor fluidez y menor deformación, lo que la hace ventajosa para producir moldes con detalles intrincados, cavidades profundas o para aplicaciones no ferrosas a baja temperatura.³ Las diferencias cuantitativas se resumen en la Tabla 1.

Tabla 1: Propiedades comparativas de los sistemas de bentonita de sodio y calcio

Propiedad	100% bentonita sódica	100% bentonita de calcio	Mezcla 50/50
Resistencia a la compresión verde	11,8 psi	14,3 psi	12,6 psi
Deformación verde	1,3%	0,95%	1,1%
Resistencia a la tracción en húmedo	0,466 N/cm2	0,071 N/cm2	0,346 N/cm2
Resistencia a la compresión en caliente (1800 °F)	575 psi	110 psi	320 psi
Estabilidad térmica	Muy bien	Pobre	Bien
Fluidez	Menos bueno	Bien	Moderado

Datos sintetizados a partir de fuentes. 3 Todos los valores son para sistemas con compactabilidad equivalente.

Estos datos ilustran la compensación fundamental: la bentonita de calcio proporciona propiedades superiores “tal como está moldeada” (GCS, fluidez), mientras que la bentonita de sodio proporciona la durabilidad térmica necesaria para soportar los rigores del vertido de hierro y acero.

El papel de la granulometría: cómo el número de finura de grano (GFN) de AFS determina las propiedades de referencia

Si bien el sistema aglutinante crea cohesión, la arena base determina las características fundamentales del molde. El Índice de Finura de Grano de la Sociedad Americana de Fundición (AFS-GFN) es un promedio ponderado que cuantifica la distribución del tamaño de partícula de la arena.¹² Más importante aún, el GFN sirve como indicador directo de la superficie total de la arena en el sistema.³ Esta relación es fundamental; un GFN más alto indica arena más fina, lo que corresponde a una superficie total significativamente mayor por unidad de peso. Esta mayor superficie exige un mayor volumen de aglutinante arcilla-agua para lograr el mismo espesor de recubrimiento en cada grano y, por lo tanto, requiere mayores adiciones de humedad y arcilla para alcanzar la compactibilidad deseada.³

La selección de un GFN apropiado implica un equilibrio de ingeniería crítico:

• Alto GFN (Arena Fina): Los espacios intersticiales más pequeños entre los granos producen una superficie del molde más lisa, lo que resulta en un acabado superior de la superficie de la pieza fundida. Sin embargo, estas mismas vías pequeñas y tortuosas conducen a una permeabilidad inherentemente baja, lo que aumenta el riesgo de defectos relacionados con los gases, ya que el vapor y los gases aglutinantes en desarrollo no pueden escapar fácilmente. 14
• Bajo GFN (Arena Gruesa): Los grandes huecos bien conectados entre los granos proporcionan una excelente permeabilidad, permitiendo que los gases fluyan libremente. Esta ventaja se produce a costa de un acabado superficial de la fundición más rugoso y una mayor susceptibilidad a la penetración de metal, donde la presión metalostática fuerza el metal líquido a penetrar en los huecos entre los granos de arena. 11

Por lo tanto, la estabilidad del GFN es un requisito previo para la estabilidad de todo el sistema de arena verde. Cambios incontrolados, como un cambio en el suministro de arena nueva o la acumulación de finos degradados térmicamente, alterarán el área superficial del sistema. Este cambio alterará la relación establecida entre las adiciones de agua y la compactibilidad, dificultando enormemente el control del proceso. El GFN debe considerarse la variable composicional clave que establece las bases para todo el control posterior de las propiedades físicas.

Además, las propiedades de una mezcla de arena no son estáticas tras la descarga del molino. Incluso en un contenedor sellado sin pérdida de humedad, la compactibilidad puede disminuir con el tiempo.¹ Esto se debe a que el proceso de trituración puede no lograr la hidratación completa de todas las plaquetas de arcilla. Posteriormente, durante el transporte y el almacenamiento, el agua “libre” menos unida continúa absorbiéndose lentamente en el interior de las plaquetas de arcilla. Esta migración transforma el agua de lubricante a aglutinante, lo que hace que la mezcla de arena sea más rígida y menos plástica. Este comportamiento, dependiente del tiempo, subraya la necesidad de analizar la arena en el punto de uso (la máquina de moldeo) para capturar su verdadero estado en el momento de la compactación.

Paradigmas de medición: desde muestras estandarizadas hasta análisis del estado del proceso

El método AFS 3-Ram: principios, procedimientos y limitaciones interpretativas

El estándar tradicional para las pruebas de arena verde es el método AFS de 3 pistones, un procedimiento que data de la década de 1920 y fue diseñado para reemplazar las evaluaciones subjetivas de “sensación manual” con una métrica cuantificable.¹⁷ El procedimiento consiste en cribar una masa suelta de arena en un tubo de muestra estándar de 5 cm de diámetro, eliminar el exceso para crear un volumen inicial fijo y aplicar una entrada de energía fija dejando caer un peso de 6 kg desde una altura de 5 cm tres veces consecutivas.⁷ La disminución porcentual de altura resultante se define como compactabilidad.

Históricamente, la principal utilidad de este método en el flujo de trabajo de laboratorio ha sido la creación de una muestra cilíndrica estandarizada de 5 x 5 cm para ensayos posteriores, como la resistencia a la compresión en verde y la permeabilidad. Para lograr esta geometría fija, el operador debe variar el peso inicial de la arena en el tubo hasta que el procedimiento de 3 pistones produzca una muestra con la altura objetivo precisa. 7 Si bien es invaluable para la evaluación comparativa de las propiedades del material, este enfoque presenta una limitación fundamental: responde a la pregunta: “¿Cuánta arena se requiere para crear una muestra de densidad estándar?”. Sin embargo, no responde a la pregunta más práctica de fabricación: “¿Qué densidad alcanzará mi máquina de moldeo con esta arena?”.

El método de compresión en línea: replicación de la máquina de moldeo para obtener una visión real del proceso

El método de compresión en línea representa un cambio de paradigma tanto en la técnica de medición como en la filosofía de control. En lugar del impacto, este método utiliza un cilindro neumático calibrado para aplicar una presión de compresión controlada a una masa fija de arena dentro de una cámara de prueba. ¹⁷ Esta acción simula directamente el proceso de compactación de las máquinas modernas de moldeo de alta densidad y por sacudidas. ¹⁹

La diferencia crucial radica en que se permite que la altura final de la muestra varíe, y esta variación se convierte en el resultado principal del ensayo. La compactabilidad se calcula mediante la fórmula:

C(%)=(HinicialHinicial−Hfinal)×100

Este método mide directamente cómo una cantidad fija de arena responde a una entrada de energía fija, que es precisamente lo que ocurre dentro del matraz en una línea de moldeo de producción.7 Al implementar estos sistemas en línea, directamente en el punto de uso, las fundiciones pueden obtener datos en tiempo real que reflejan la condición real de la arena, teniendo en cuenta cualquier cambio como la pérdida de humedad o la hidratación continua de la arcilla que pueda haber ocurrido durante el transporte desde el molino.13 La Tabla 2 proporciona rangos de propiedades objetivo típicos para un sistema de moldeo de hierro de alta densidad controlado con esta metodología.

Tabla 2: Rangos objetivo de propiedades de arena verde para moldeo de hierro de alta densidad

Parámetro	Valor objetivo típico	Rango permitido
Compactabilidad	40%	± 2%
Humedad	3,2%	± 0,1%
Resistencia a la compresión verde	31-36 psi (214-248 kN/m2)	–
Permeabilidad	> 100	–
Arcilla activa (MB)	> 8%	–
Arcilla AFS	11-14%	–
Pérdida por ignición (LOI)	3,5-7,5%	–

Datos sintetizados a partir de fuentes. 4

Esta división filosófica entre ambos métodos es crucial. El método tradicional de laboratorio consiste en un sistema de geometría fija donde se elimina la variación de densidad para producir una pieza de prueba estándar. El método de compresión en línea es un sistema de energía fija que considera la variación de densidad resultante como la señal más importante. No se trata simplemente de una versión más rápida y automatizada de la prueba de laboratorio; es una simulación física más precisa del propio proceso de fabricación, que ofrece una perspectiva directa del estado futuro del molde.

Correlación de datos: uniendo mediciones de laboratorio y sistemas en línea

A pesar de sus diferencias filosóficas, los estudios realizados por la AFS han demostrado una fuerte correlación estadística entre los resultados de los métodos de compresión de 3 pistones y los de compresión neumática.¹⁷ Normalmente, para la misma muestra de arena, la compresión neumática arrojará una lectura de compactabilidad ligeramente superior. Esta fuerte correlación permite a las fundiciones migrar del control tradicional de laboratorio a sistemas en línea modernos, estableciendo nuevos rangos objetivo equivalentes, lo que garantiza la relevancia de los datos históricos del proceso.

Además, el uso de ambos sistemas puede ser una potente herramienta de diagnóstico. Al comparar la lectura del comprobador automático en el molino con una prueba manual realizada en la arena extraída de la tolva de la máquina de moldeo, una fundición puede cuantificar con precisión el grado de cambio en las propiedades, como el secado o la hidratación continua, que se produce durante el transporte.¹³ Estos datos pueden orientar los ajustes a los objetivos del molino o detectar ineficiencias en el sistema de transporte de arena.

Densidad aparente: la variable maestra unificadora del molde compactado

El vínculo directo: cómo la compactibilidad cuantifica la densidad aparente alcanzable

El valor principal de la medición de la compactabilidad por compresión en línea reside en su relación directa e inequívoca con la densidad aparente final (ρb) de la arena compactada. Para una masa inicial fija de arena (m) colocada en una cámara de prueba cilíndrica de radio fijo (r), la densidad aparente depende únicamente de la altura final compactada (Hf):

ρb=Vfinalm=πr2Hfm

Dado que la compactabilidad también es una función directa de Hf, sirve como un indicador preciso y en tiempo real de la densidad aparente que alcanzará la arena bajo una fuerza de moldeo estándar.17 Un valor de compactabilidad más alto corresponde directamente a un valor de compactabilidad más bajo.

Hf y, por lo tanto, una mayor densidad aparente. Esta densidad es la variable física fundamental que determina todas las demás propiedades mecánicas y térmicas críticas del molde terminado.

El efecto de la densidad en la medición de la humedad eléctrica: desenmascarando una fuente común de error de control

Los sensores de humedad automatizados en línea suelen funcionar midiendo la conductividad o capacitancia eléctrica de la muestra de arena compactada. La corriente eléctrica fluye principalmente a través de las películas continuas de agua de temple que recubren los granos de arena y las plaquetas de arcilla. 5 La eficiencia de esta conducción depende en gran medida de la proximidad de las partículas conductoras.

A medida que aumenta la compactabilidad, la densidad aparente resultante se eleva, lo que obliga a los granos de arena a acercarse. Esta densificación crea vías conductoras más numerosas, cortas y estrechas. Como consecuencia, para dos muestras de arena con idéntico contenido gravimétrico de agua, la muestra compactada a mayor densidad presentará una lectura de humedad aparente más alta . Investigaciones publicadas sobre fundición confirman que un aumento de la densidad aparente de tan solo 0,1 g/cm³ puede provocar un aumento de la lectura de humedad eléctrica entre el 0,1 % y el 0,2 %.

Este fenómeno puede crear un bucle de retroalimentación perjudicial en los sistemas de control automatizados. Si un evento transitorio provoca un aumento de la compactabilidad, la muestra más densa presentará una humedad aparente más alta. Un sistema de control programado para mantener un punto de ajuste de humedad fijo interpretará esto como que la arena está “demasiado húmeda” y reducirá la adición de agua en el lote siguiente. Este nuevo lote estará entonces mucho más seco, lo que conlleva una baja compactabilidad y un riesgo de defectos de friabilidad y erosión, lo que provoca oscilaciones fuera de control del sistema. Esto demuestra que controlar un sistema de arena basándose únicamente en la lectura eléctrica de humedad es fundamentalmente defectuoso; el objetivo principal del control debe ser la compactabilidad.

La física de la permeabilidad: una función inversa y no lineal del volumen de vacío intergranular

La permeabilidad es la propiedad que permite que los gases generados durante el vertido (vapor de la humedad y gases de pirólisis de los aglutinantes) escapen a través del molde. Es una medida de la interconexión y el volumen de los espacios vacíos entre los granos de arena, y su valor se rige por la Ley de Darcy. 7

El efecto de la densidad aparente sobre la permeabilidad es directo y severo. A medida que una mayor compactabilidad conlleva una mayor densidad aparente, los granos de arena se compactan más, lo que reduce drásticamente el volumen total de los huecos y constriñe los canales que los conectan. Esta relación es inversa y altamente no lineal. Los datos de AFS y la literatura sobre fundición muestran consistentemente que, si bien un cambio en la compactabilidad del 35 % al 40 % puede reducir solo modestamente la permeabilidad, un aumento adicional del 45 % al 50 % puede causar una caída abrupta, potencialmente empujando la arena hacia un “precipicio de permeabilidad”. 18 Para una arena típica de un sistema de hierro, este cambio puede reducir la permeabilidad de un valor seguro de 140 a un valor críticamente bajo de 100, creando una alta probabilidad de defectos por gas atrapado.

La mecánica de la resistencia verde: ganancias exponenciales mediante el contacto entre partículas

La Resistencia a la Compresión Verde (GCS) de un molde de arena es la tensión de compresión máxima que puede soportar antes de fracturarse. Esta resistencia se deriva de las fuerzas cohesivas acumuladas de los millones de puentes arcilla-agua que actúan en los puntos de contacto entre los granos de arena adyacentes. 7

La influencia de la densidad aparente en la GCS es profunda y exponencial. A medida que aumenta la densidad, el número de puntos de contacto grano a grano por unidad de volumen aumenta drásticamente. Esto crea una estructura entrelazada mucho más robusta, capaz de resistir cargas más elevadas. En consecuencia, la GCS está fuerte y directamente correlacionada con la densidad aparente. 27 Una mezcla de arena que parece débil puede simplemente estar en un estado de baja densidad. Por ejemplo, la misma composición de arena podría presentar una GCS de

120 kN/m² (aprox. 17 psi) con una compactibilidad del 35 %, pero al compactarse al 45 %, su resistencia podría alcanzar los 170 kN/m² (aprox. 25 psi) sin modificar su fórmula. Esto demuestra que la resistencia no depende únicamente de la composición, sino del estado compactado, que se mide mejor mediante la compactabilidad.

Un marco para la predicción y mitigación de defectos

Al comprender que la compactabilidad es una medida directa de la densidad final del molde y que la densidad regula todas las demás propiedades, se puede establecer un marco sólido para predecir y prevenir defectos de fundición. Este marco va más allá de la simple reacción ante los defectos y permite el control proactivo del estado físico del molde. La aplicación más práctica de este conocimiento es un marco de diagnóstico, como se detalla en la Tabla 3.

Tabla 3: Marco integral de análisis de defectos de fundición

Nombre del defecto	Apariencia visual	Condición causal primaria de la arena	Indicador clave de compactabilidad	Indicadores de parámetros secundarios de arena	Mecanismo de formación	Acción correctiva recomendada
Golpes / Agujeros	Cavidades de paredes lisas, esféricas u ovaladas, a menudo subterráneas, reveladas después del mecanizado. 29	Baja permeabilidad al moho	Alto (>48-50%)	Alta humedad aparente, baja permeabilidad (<100)	El vapor desprendido y los gases aglutinantes quedan atrapados en la densa estructura del molde. La presión del gas supera la presión metalostática, lo que forma burbujas en el metal líquido. 6	Reducir el objetivo de compactibilidad para aumentar la permeabilidad. Verificar la adición de agua del molino. Verificar el exceso de finos o combustibles (LOI). 18
Erosión de arena / Inclusiones	Granos de arena de forma irregular incrustados en la superficie de fundición o en el interior. 15	Baja resistencia del molde / Alta friabilidad	Bajo (<35-38%)	GCS bajo, friabilidad alta (>11%)	La superficie del molde, débil y de baja densidad, no resiste la fuerza erosiva del metal que fluye. Las partículas de arena se arrastran y quedan atrapadas en la pieza fundida. 6	Aumente el objetivo de compactibilidad para mejorar la densidad y la resistencia del molde. Verifique el contenido de arcilla (prueba de azul de metileno) y la eficiencia del triturado. 15
Penetración de metales	Superficie de fundición rugosa con granos de arena incrustados en una matriz metálica. 32	Alta permeabilidad al moho / Baja densidad	Bajo (<35-38%)	GCS bajo, dureza de molde baja	Los grandes huecos entre los granos de arena poco compactados permiten que el metal líquido sea forzado a entrar en la pared del molde por la presión metalostática. 18	Aumente el objetivo de compactibilidad para crear una cara de molde más densa. Considere usar una arena base más fina (mayor GFN) o un revestimiento de molde. 32
Movimiento de la pared de oleaje/moho	La pieza fundida es de gran tamaño, dimensionalmente inexacta y puede mostrar signos de “contracción falsa”. 18	Baja resistencia del molde	Bajo (<35-38%)	GCS bajo, dureza de molde baja	La pared del molde, débil y de baja densidad, no puede resistir la presión metalostática del cabezal de metal líquido, lo que provoca que la cavidad del molde se expanda. 6	Aumente significativamente el objetivo de compactibilidad para aumentar la densidad y la rigidez del molde. Asegúrese de que el soporte y la sujeción del molde sean adecuados. 18
Costra de expansión	Una fina capa metálica separada del cuerpo de la pieza fundida por una capa de arena. 18	Baja resistencia en caliente / Mala estabilidad térmica	Cualquiera (a menudo dentro del rango pero con un aglutinante deficiente)	Baja resistencia a la tracción en húmedo	En la interfaz entre el molde y el metal, una capa de arena se expande rápidamente. Si la zona de condensación posterior tiene poca resistencia, esta capa puede deformarse y desprenderse, permitiendo que el metal fluya tras ella. 3	Asegúrese de que el contenido de bentonita sódica sea adecuado para una alta concentración de agua. Verifique los niveles de aditivos de carbón marino/carbonáceos. Evite la compactibilidad excesiva. 18

El régimen de alta compactibilidad/alta densidad: predicción y prevención de defectos relacionados con el gas

Cuando los probadores en línea indican una compactibilidad constantemente alta (p. ej., 42-45%), el molde resultante será duro, denso y resistente, pero, críticamente, tendrá baja permeabilidad. A medida que el metal fundido llena la cavidad, el intenso calor vaporiza instantáneamente la humedad de la arena, creando una enorme expansión de volumen a medida que el agua se convierte en vapor. Simultáneamente, cualquier aditivo carbonoso y aglutinante orgánico se piroliza, generando gases adicionales. 25 En un molde de baja permeabilidad, estos gases no pueden escapar a través de la arena. La presión interna del gas aumenta hasta superar la presión metalostática local del metal líquido, lo que provoca la formación de burbujas en la pieza fundida. Estas burbujas atrapadas se manifiestan como defectos como

golpes , poros y porosidad de gas . 6 Un estudio de caso de una fundición de hierro dúctil demostró este vínculo claramente: una deriva de proceso que causó una caída en la permeabilidad condujo a un aumento del 40% en los desechos relacionados con el gas, que se resolvió restaurando la permeabilidad a través de correcciones del sistema de arena. 25

El régimen de baja compactibilidad/baja densidad: predicción y prevención de fallos de estabilidad del molde

Por el contrario, una lectura baja de compactabilidad (p. ej., <35-38 %) indica un molde blando, poroso y estructuralmente débil. Si bien este tipo de molde puede tener una excelente permeabilidad, su integridad mecánica es insuficiente para soportar las fuerzas del vertido. La baja densidad implica menos puntos de contacto grano a grano, lo que resulta en una red cohesiva débil. ¹⁵ Este estado conduce a varios modos de fallo distintos:

• Erosión e inclusiones de arena: La energía cinética del flujo de metal arrastra la arena suelta de las paredes y canales del molde. Esta arena desprendida es transportada a la cavidad de fundición, donde queda atrapada en forma de inclusiones. 6
• Penetración de metal: Los grandes huecos interconectados de la estructura de baja densidad proporcionan un camino fácil para que el metal líquido sea forzado dentro de la pared del molde bajo presión metalostática, lo que da como resultado una superficie rugosa con incrustaciones de arena que es costosa de limpiar. 32
• Hinchamiento y movimiento de las paredes del molde: La baja resistencia en verde impide la resistencia a la presión estática ejercida por el metal líquido. Las paredes de la cavidad del molde se deforman y expanden, produciendo piezas fundidas con dimensiones imprecisas y sobrepeso. 6

En este régimen de baja densidad, la lectura de alta permeabilidad es un parámetro engañoso e irrelevante. El molde falla mecánicamente debido a las fuerzas erosivas mucho antes de que la presión del gas se convierta en la principal preocupación. Esto ilustra una jerarquía crítica de propiedades: una resistencia en verde suficiente es un prerrequisito para una fundición sólida. Solo después de lograr la estabilidad mecánica, la permeabilidad se convierte en el siguiente factor limitante.

Interpretación de la ventana de proceso: un análisis cuantitativo de cuatro lotes de arena

El siguiente análisis de cuatro lotes de arena distintos ilustra cómo utilizar la compactabilidad como clave interpretativa principal para predecir los resultados de la fundición. La ventana de proceso objetivo está representada por el lote A.

Lote	Compactabilidad (%)	Densidad aparente (g/cm³)	Humedad (Lectura en línea)	Permeabilidad	Resistencia (GCS, kN/m²)	Análisis y resultado previsto del casting
A	40	1.58	3,3%	145	150	Ventana de Proceso Objetivo. Las propiedades están bien equilibradas. El GCS es suficiente para garantizar la estabilidad dimensional y resistir la erosión, mientras que la permeabilidad es adecuada para evacuar los gases desprendidos. Se esperan buenas piezas fundidas.
B	50	1.68	3,5%	105	190	PELIGRO: Sobrecompactado. La alta resistencia es engañosa. La permeabilidad críticamente baja (105) crea una alta probabilidad de vapor atrapado y gases en el núcleo, lo que provoca poros y explosiones, especialmente en secciones complejas o mal ventiladas.
do	34	1.49	3,1%	180	115	PELIGRO: Subcompactación. El molde presenta deficiencias estructurales. El bajo GCS (115) no resistirá la presión metalostática, lo que provoca penetración del metal, erosión por arena, inclusiones y dilatación de la pieza. La alta permeabilidad es irrelevante debido a fallos mecánicos.
D	45	1.61	3,4%	130	165	Deriva del proceso: Precaución. Este lote es más denso y resistente que el objetivo. Si bien es probable que sea aceptable para fundiciones simples, tiende hacia la zona de riesgo de defectos de gas del lote B. Esto podría ser una alerta temprana de cambios en el contenido de finos o arcilla activa.

El lote D destaca un uso más sutil de los datos de compactabilidad. Si los operadores observan una tendencia constante que indica que se requiere más agua a lo largo del tiempo para mantener la compactabilidad objetivo del 42%, esto sirve como un potente indicador adelantado. Esto implica que la superficie total de la arena está aumentando, probablemente debido a la acumulación de finos o arcilla muerta. Esto permite a los ingenieros investigar y corregir la causa raíz (p. ej., ajustar la recolección de polvo o aumentar la adición de arena) antes de que la deriva compositiva se agrave lo suficiente como para causar defectos.

Temas avanzados en control y caracterización de arena verde

La influencia de los aditivos carbonosos en la estabilidad térmica y la evolución de gases

Más allá del sistema primario arena-arcilla-agua, los aditivos desempeñan un papel crucial. Se añade carbón bituminoso pulverizado (carbón marino) y otros materiales carbonosos a las arenas de fundición de hierro para mejorar el acabado superficial. Al exponerse al calor del metal fundido, estos aditivos se volatilizan, creando un colchón gaseoso de gases reductores en la interfaz molde-metal. Este fenómeno, conocido como formación de “carbono lustroso”, impide que el metal líquido humedezca los granos de sílice, lo que previene las reacciones arena-metal y produce una superficie de fundición lisa y limpia. 35

Sin embargo, este beneficio conlleva una consecuencia significativa: estos aditivos son una fuente importante de gas. Investigaciones han demostrado que aumentar el contenido de carbón marino del 1% al 2% puede incrementar el volumen total de gas desprendido en más de un 15%. 33 Este volumen adicional de gas debe ventilarse de forma segura a través de la estructura permeable del molde. Esto crea un equilibrio sistémico: una fundición no puede aumentar el carbón marino para mejorar el acabado sin considerar el impacto en la carga de gas. Para compensar, puede ser necesario reducir el objetivo de compactabilidad para aumentar intencionalmente la permeabilidad, proporcionando así una mayor vía de escape para el gas adicional. Esto demuestra que ninguna variable en un sistema de arena verde puede ajustarse de forma aislada.

Propiedades mecánicas dinámicas: friabilidad, resistencia a la tracción en húmedo y erosión térmica

Si bien GCS es una medida principal de resistencia, otras propiedades dinámicas proporcionan una comprensión más matizada del rendimiento del molde durante las duras condiciones de fundición.

• Friabilidad: Esta prueba mide la fragilidad superficial de la arena compactada, lo que indica su resistencia a la abrasión en los bordes y esquinas del molde. La friabilidad está inversa y sensiblemente relacionada con la compactabilidad; una pequeña disminución de la compactabilidad (secado) puede causar un aumento brusco de la friabilidad, lo que aumenta el riesgo de defectos por inclusión de arena. 10
• Resistencia a la Tracción en Húmedo (RTH): Durante el vertido, la humedad de la arena verde se aleja de la interfaz caliente, formando una zona de condensación justo detrás de la capa de arena seca. La RTH mide la resistencia a la tracción de esta zona crítica. Una RTH alta, característica clave de la bentonita sódica, es esencial para prevenir defectos de expansión como costras y pandeos. 3
• Erosión térmica: esta prueba avanzada mide la resistencia a la abrasión de la superficie a granel de una muestra de arena a temperaturas elevadas, lo que proporciona una simulación más realista de la acción erosiva del metal que fluye que las pruebas a temperatura ambiente como la friabilidad. 10

El futuro del control de arena: perspectivas del modelado computacional (DEM/FEM)

El futuro de la optimización del proceso de arena verde reside en el modelado computacional, que permite realizar pruebas virtuales y perfeccionar los procesos de moldeo. Se emplean dos métodos principales:

• Método de Elementos Discretos (MDE): Este enfoque modela la arena verde como un conjunto de millones de partículas individuales que interactúan. El MDE es ideal para simular el flujo granular de arena durante el llenado de la cavidad de un molde, predecir las variaciones iniciales de densidad y comprender el comportamiento de la arena durante una inyección de arena en procesos de moldeo de alta velocidad. 20
• Método de Elementos Finitos (MEF): Este método trata la arena a granel como un medio continuo con propiedades mecánicas definidas. El MEF se utiliza para simular la fase de compactación o compresión del moldeo, prediciendo la distribución final de la densidad, la tensión y la dureza del molde en función de la geometría del patrón y la presión aplicada. 40

En conjunto, estas herramientas de simulación permiten a los ingenieros de fundición optimizar los diseños de patrones, los diseños de compuertas y los parámetros de las máquinas de moldeo para lograr una compactación uniforme y minimizar el riesgo de defectos relacionados con la densidad antes de que se produzca un solo molde físico.

Conclusión

La transición de las pruebas de arena tradicionales en laboratorio a la medición en línea durante el proceso mediante el método de compresión representa una evolución fundamental en el control de la arena verde. Este cambio se basa en un cambio de filosofía: de crear una muestra estandarizada de geometría fija a simular con precisión la compactación de energía fija de la propia máquina de moldeo. La variabilidad en la densidad final de la muestra, antes considerada ruido experimental, ahora se identifica correctamente como la señal crítica.

Este análisis ha establecido que la compactabilidad, medida mediante el método de compresión en línea, es el indicador más directo y práctico de la densidad aparente final de la arena en el molde. Esta densidad aparente es la variable física fundamental que unifica y determina todas las demás propiedades críticas del molde. La lectura de humedad aparente, la permeabilidad a los gases y la resistencia a la compresión en verde no son variables independientes que deban evaluarse individualmente; son efectos secundarios de la densidad alcanzada durante la compactación.

Al adoptar la compactabilidad como base para la interpretación, las fundiciones pueden evitar los inconvenientes de las estrategias de control ingenuas, como la búsqueda de un punto de ajuste de humedad aparente, y comenzar a controlar el estado físico real del molde. Este enfoque holístico proporciona un marco sólido para predecir proactivamente los resultados de la fundición. Una alta compactabilidad advierte de un riesgo inminente de defectos de gas debido a la baja permeabilidad, mientras que una baja compactabilidad señala el peligro de fallas en la estabilidad del molde, como erosión, penetración y hinchamientos. Al mantener la compactabilidad dentro de una ventana de proceso bien definida, las fundiciones pueden estabilizar sus sistemas de arena, alinear el control del proceso con la realidad metalúrgica y lograr una reducción significativa de los costosos defectos de fundición.
